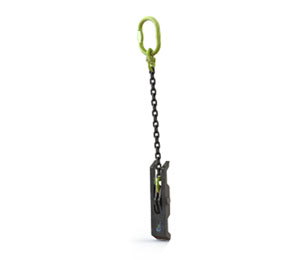

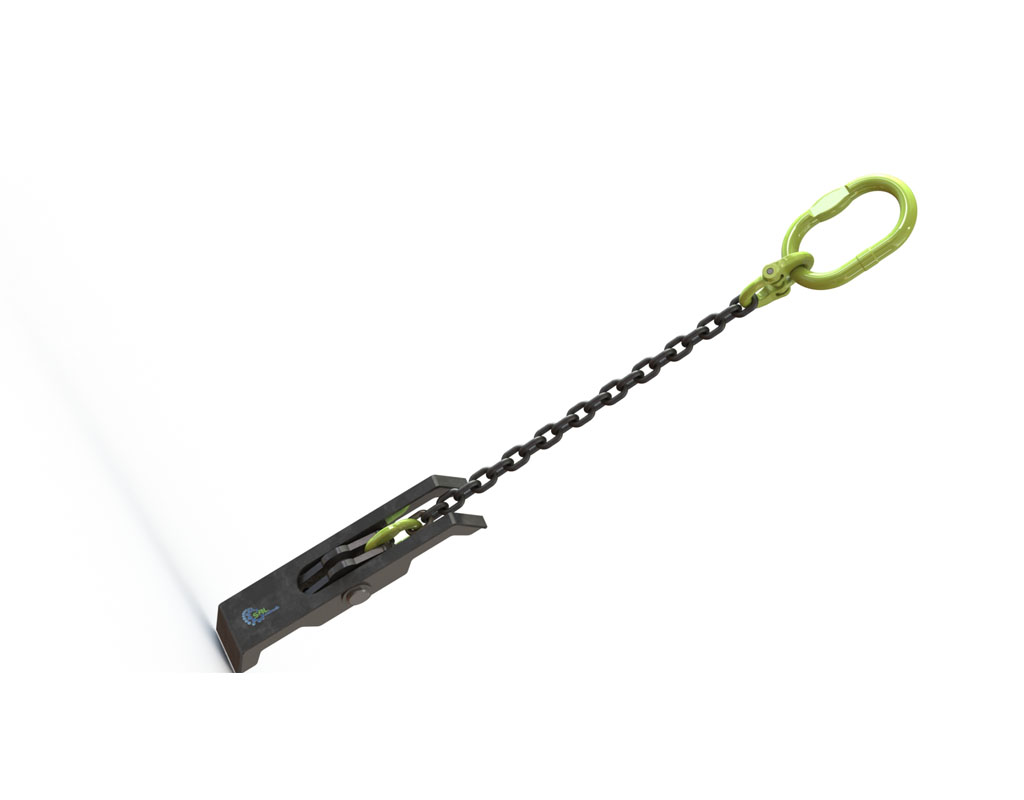

Şekil 1 göründüğü gibi askı zinciri normal pozisyonda ağırlık merkezi farklılığından dolayı düşey konumda durmaktadır.

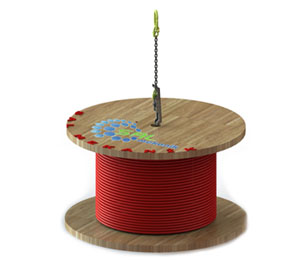

Şekil 2 göründüğü gibi askı zinciri normal yatay pozisyona getirilerek makara içinde kaldırma pozisyonuna getirilir bu işlem ile makara taşıma işlemi yapılmaktadır.

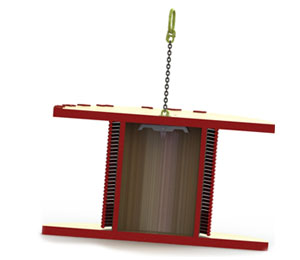

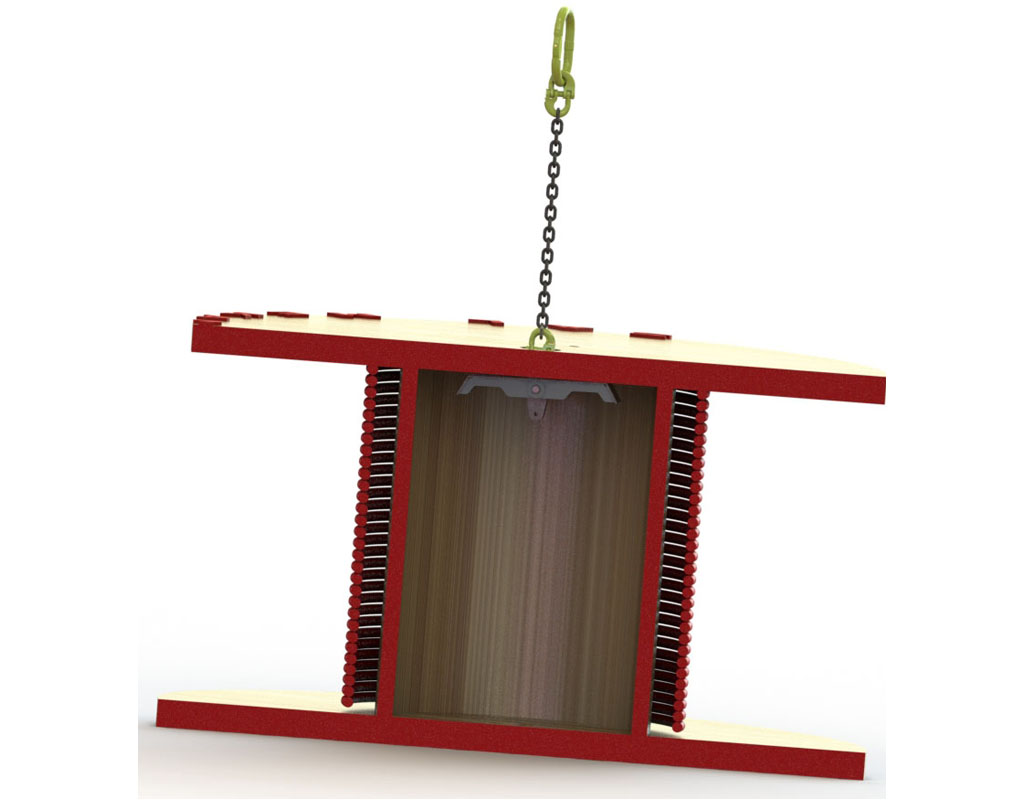

Şekil 3 göründüğü gibi askı zinciri makaranın göbeğinden göbek çapına uygun olarak seçilen askı makaranın içine geçirilerek göbeğe doğru indirilir.
Şekil 4 göründüğü gibi askı zinciri makaranın yukarıdan kontrollü bir ince halat ile denge sistemi sağlanarak şekilde görüldüğü pozisyona çekilir.

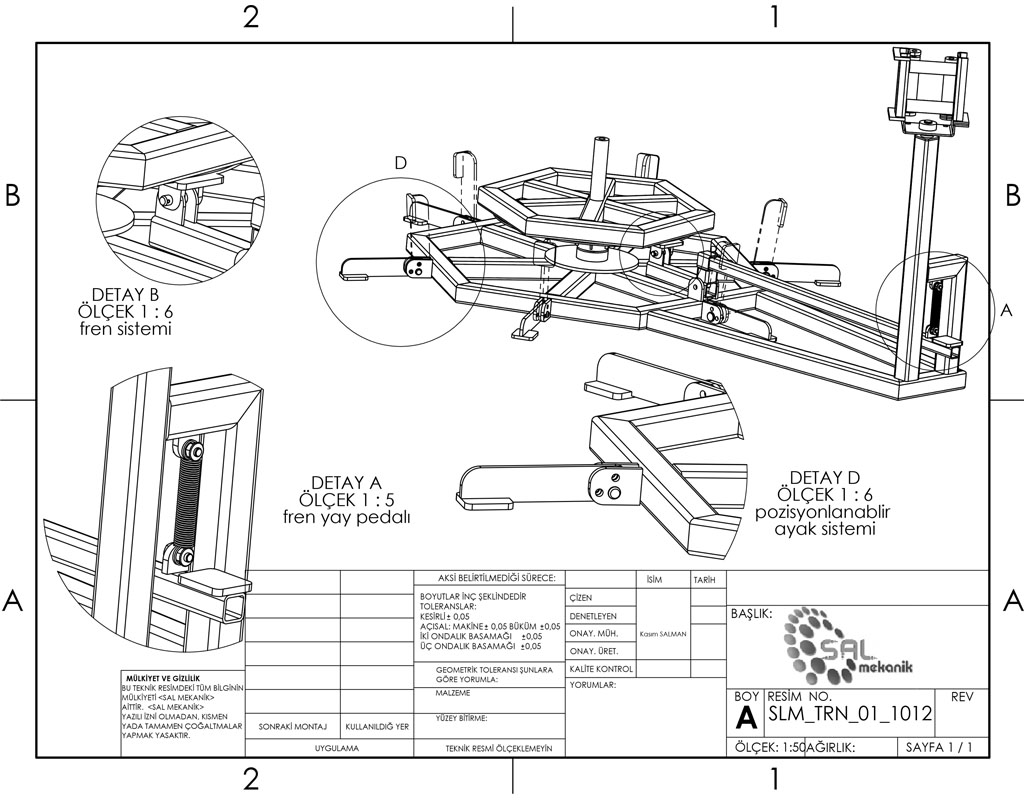

Şekil 5 Sehpa sistemi mevcuttur sistemde alt kısımda uzaktan kontrollü pedal sistemli fren bulunmaktadır. bu frenleme sistemi ayaralanabilir olarak kullanılacaktır.

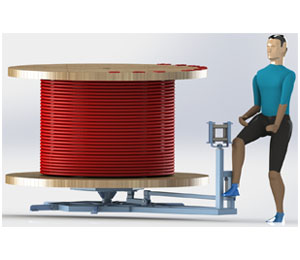

Şekil 6 görüldüğü gibi operatör koruma noktadından frenleme yapılabilmektedir. Fren sistemi istenmesi durumunda yay gergi sistemi ile ayarlanıp makara çekme esnasında kontrollü olarak dönmesini sağlayabilmektedir.
Şekil 7 Sehpa üzerine konulan makara çekme işlemi esnasınsa kablo şekilde görüldüğü gibi kablo yolu içinden geçirilerek kablo açma işlemi yapılır önceki konularda bellirtiğimiz gibi çekme işlemi için yön ve destekleyici olacaktır. Not: büyük çaplı kablolarda ve isteğe bağlı olarak yönlendirme sistemi kullanılmaktadır.
